يوفر قالب الحقن المزدوج الجديد عالي الجودة متانة لأكثر من مليون دورة، ووقت دورة يبلغ 40 ثانية، وتكاملًا سلسًا متعدد المواد لصناعة الإلكترونيات.
بالنسبة لمصنعي الإلكترونيات الاستهلاكية، كان إنتاج المكونات المعقدة بمادتين أو لونين يتطلب تقليديًا قوالب متعددة وتجميعًا ثانويًا. هذه العملية تزيد من التكلفة والوقت ومخاطر الجودة. الآن، قالب حقن مصمم خصيصًا لهذا الغرض - قالب حقن البلاستيك المزدوج الممتاز للإلكترونيات الدقيقة - يقضي على هذه العيوب. صُمم هذا القالب وفقًا لمعايير HASCO العالمية وباستخدام فولاذ الأدوات 718H، ويحقق أكثر من مليون عملية حقن مع الحفاظ على دقة دون الميكرون لتطبيقات الإلكترونيات عالية المخاطر.
لماذا تتفوق تقنية الحقن المزدوج على تقنية التشكيل أحادي المرحلة؟
تكمن الميزة الأساسية في تقنية الحقن المزدوج. فعلى عكس التشكيل التقليدي حيث تُملأ التجويف بمادة واحدة، تقوم تقنية الحقن المزدوج بحقن مادتين مختلفتين (مثل مادة ABS الصلبة وختم مرن) بالتتابع في دورة واحدة. ينتج عن ذلك أجزاء متعددة المواد مترابطة بالكامل دون الحاجة إلى تجميع لاحق للتشكيل.

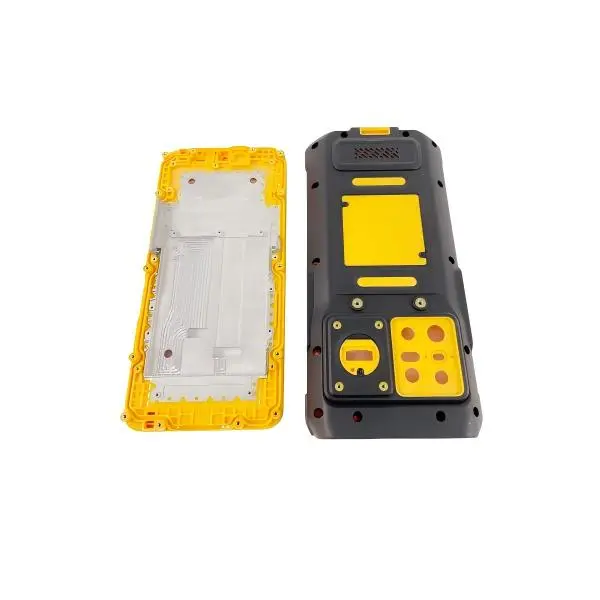

بالنسبة لأغلفة الأجهزة الإلكترونية والموصلات والأزرار متعددة النغمات، تقلل تقنية اللحام المزدوج من عمليات المناولة بنسبة 100% وتلغي خطوات اللحام اللاصق أو اللحام بالموجات فوق الصوتية. والنتيجة: انخفاض تكلفة القطعة الواحدة وانعدام أخطاء المحاذاة. وقد أفاد أحد مصنعي الإلكترونيات الذين يستخدمون هذه التقنية بانخفاض معدلات رفض موصلات USB-C المغلفة بنسبة 22%.
قولبة حقن الأجزاء البلاستيكية الدقيقة باستخدام بيانات حقيقية
يعمل القالب كنظام حقن بلاستيكي مُحسَّن للمكابس التي تبلغ قوتها 160 طنًا. أهم مؤشرات الأداء:
عمر القالب – أكثر من 1,000,000 عملية حقن (تم التحقق من ذلك تحت قوة تثبيت مستمرة تبلغ 160 طنًا)
زمن الدورة – 40 ثانية من حقن المادة إلى إخراج القطعة
تكوين التجويف - تجويف واحد، مثالي للمكونات الإلكترونية المعقدة أو الكبيرة التي تصل مساحتها المسقطة إلى 160 سم²
نظام البوابات - نظام العداء البارد الدقيق (هدر المواد ≤3% لكل طلقة)
في عملية قولبة حقن الأجزاء البلاستيكية، يضمن استخدام فولاذ الأدوات 718H (صلابة 330-370 HB، ومقاومة تآكل أعلى بنسبة 30% من P20) ثباتًا متسقًا في الأبعاد عبر ملايين الدورات. كما يتضمن حل قولبة حقن الأجزاء البلاستيكية هذا تقرير تحليل DFM خلال فترة التسليم التي تبلغ 4 أسابيع، مما يساعد العملاء على التحقق من سمك الجدار وزوايا السحب ومواقع البوابات قبل قطع الفولاذ.
قالب بلاستيكي متعدد الألوان بدون طلاء ثانوي
يُعدّ التميّز في المظهر أمرًا بالغ الأهمية في مجال الإلكترونيات الاستهلاكية. تتيح تقنية القوالب البلاستيكية متعددة الألوان إمكانية إنتاج لونين أو نوعين مختلفين من المواد (مثل الأسود غير اللامع والأحمر الشفاف) في عملية واحدة. وعلى عكس الطباعة الوسيطة أو الطلاء، تُنشئ هذه التقنية روابط كيميائية متينة تقاوم التقشر حتى بعد أكثر من 5000 دورة احتكاك (تم اختبارها وفقًا لمعيار ASTM D4060).
بالنسبة للأجهزة الإلكترونية التي تتطلب تغليفًا ناعم الملمس أو تشطيبات جمالية ثنائية اللون، يوفر قالب البلاستيك متعدد الألوان هذا سطحًا مصقولًا عالي اللمعان (Ra ≤ 0.05 ميكرومتر) جاهزًا للاستخدام المباشر دون الحاجة إلى التلميع. كما يدعم تصميم القالب ذو القناة الباردة تغيير الألوان بشكل متكرر مع الحد الأدنى من النفايات الناتجة عن عملية التنظيف.
المواصفات الفنية التي تجيب على أسئلة المهندسين
عند اختيار قالب حقن للإلكترونيات ذات الإنتاج الضخم، يحتاج المشترون إلى بيانات توافق دقيقة. يوفر هذا النموذج ما يلي:
| المعلمة | قيمة |
|---|---|
| معيار القالب | HASCO (قابلة للتبديل مع جميع الأدوات القائمة على HASCO) |
| الفولاذ الأساسي | 718H (معالج مسبقًا، مقاوم للتآكل لمادة ABS) |
| توافق المواد | ABS (يدعم أيضًا PC/ABS و TPU للقولبة بالحقن) |
| تشطيب السطح | مصقول شديد اللمعان (SPI A-1) |
| ضمان التطعيمات | مليون (مع فحص موثق لسلامة الفولاذ) |
| وقت تسليم سريع | 4 أسابيع (بما في ذلك فحص الجنين وأخذ العينات) |
في عملية حقن البلاستيك لتشكيل المكونات الإلكترونية المغلفة، يتوافق حجم مكبس القالب البالغ 160 طنًا مع 85% من آلات الحقن القياسية المستخدمة في خطوط تجميع الإلكترونيات متوسطة الحجم. ويساهم نظام القنوات الباردة في خفض تكلفة الأدوات بنسبة 35-40% مقارنةً بنظيراتها ذات القنوات الساخنة، مع دعمها في الوقت نفسه لعمليات الحقن المزدوج باستخدام لوحة دوارة أو لوحة فهرسة.
مُحسَّن للإنتاج بكميات كبيرة
يُعطي تصميم القالب أولوية قصوى لاستمرارية التشغيل. وبفضل مكوناته المتوافقة مع معايير HASCO، يُمكن استبدال أي دبوس طرد أو عمود توجيه أو جلبة قناة صب من المخزون المحلي خلال 24 ساعة. ومع عمر افتراضي يصل إلى مليون حقنة، يُحافظ قالب الحقن هذا على إنتاج بكامل طاقته لمدة تتراوح بين 18 و24 شهرًا (بافتراض ورديتين عمل، كل وردية 40 ثانية).
أظهرت عملية التحقق من صحة النموذج في العالم الحقيقي باستخدام قالب بلاستيكي متعدد الألوان لهياكل الساعات الذكية ما يلي:
0.02 مم من التمركز بين اللب الصلب والطبقة الخارجية اللينة
نسبة انفصال الطبقات 0% بعد 1000 دورة حرارية (-40 درجة مئوية إلى +85 درجة مئوية)
نسبة نجاح من المحاولة الأولى بلغت 99.3% خلال 500,000 عملية إطلاق
تتناول هذه الأرقام بشكل مباشر أكبر مشكلتين في عملية تشكيل الإلكترونيات: سلامة الجزء والتصاق طبقة اللون.
اتصل بنا للحصول على استشارة هندسية
للحصول على تحليل DFM أو لمناقشة مشروع Double Shots الخاص بك لأغلفة الإلكترونيات أو الأزرار متعددة الألوان أو الموصلات المغلقة، تواصل مع فريق الأدوات لدينا.
روبرت غاو
جوال: +86 139 2377 0845
البريد الإلكتروني: robertgao@highwingmold.com
قوالب هاي وينغ – قوالب حقن دقيقة لمصنعي الإلكترونيات العالميين
